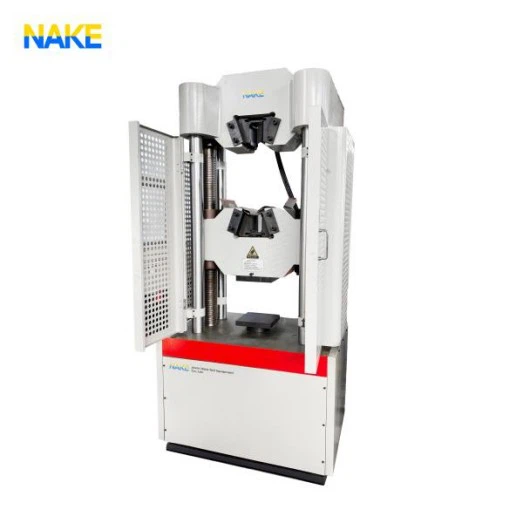

Tietokoneohjattu sähköhydraulinen servo yleinen testauskone

2. Tekninen kuvaus

2.1 Pääkehys

Pääyksikössä on pohjaan kiinnitetty öljysylinterirakenne . Vetokoetila sijaitsee kehyksen yläosassa, kun taas puristus- ja taivutuskoetilat sijaitsevat alemman poikkipalkin ja työpöydän . välillä

2.2 Lähetysjärjestelmä

Alemman poikkipalkin pystysuuntaista liikettä ajaa moottori pelkistimen, ketjunsiirramekanismin ja ruuviparin kautta, mikä mahdollistaa vetolujuuden ja puristustilojen säätämisen .

2.3 Ohjausjärjestelmä

Täydellinen digitaalinen ohjausjärjestelmä:

Tämä järjestelmä edustaa korkeinta ohjaustekniikan tasoa, joka tarjoaa testivoiman, näytteiden muodonmuutoksen, männän siirtymän ja kokonaistestausprosessin . suljetun silmukan hallinnan ., mukaan lukien vakiojännitys, vakiokanta, vakiovoima, vakiosiirto, voiman pidätys ja siirtymävaihe . lisäksi, että se näyttää testausvoiman, piikin arvon. Siirtymä- ja testikähköiset näytöllä . Kaikki toiminnot suoritetaan hiiren syötteen kautta älykkäällä ohjaustilan kokoonpanolla asiantuntijajärjestelmän kautta, mikä mahdollistaa joustavan kytkimen eri ohjaustilojen välillä . välillä

a) Järjestelmä tukee tietojenkäsittelyäGb/t 228-2022. Se mahdollistaa testiprosessin simulaation ja toiston ja testitietojen uudelleenanalyysin . sisältää erilaisia ohjaustiloja:

Yksivaiheinen ohjelmanohjaus: vakiojännitys, vakiokanta, vakio siirtymä, voima/siirtymävaihe jne. .

Monivaiheinen ohjelman ohjaus: Soveltuu metallimateriaalien vetokokeisiin jne. .

b) käyttää amuuttuvan rakenteen PID -ohjausalgoritmilastausprosessin sääteleminen:

Vakionopeuden hallintavirhe: vähemmän tai yhtä suuri kuin 5%

Holding -ohjausvirhe: vähemmän tai yhtä suuri kuin 0,5%

Ammatillinen ohjelmisto "Ohjausohjelmaeditori" tarjotaan, jolloin käyttäjät voivat mukauttaa tiettyjä testinhallintamenettelyjä tarpeen mukaan .

Testiohjelmisto, joka perustuu Windows -käyttöjärjestelmään:

Varustettu täysin digitaalisella ohjelmoitavalla vahvistimella järjestelmä suorittaa automaattisesti nollan säätämisen ja anturin kalibroinnin . tukee hierarkkista käyttäjän hallintaa, useita graafisia käyttöliittymien ikkunoita ja yksikön muuntamistoimintoja .

Testaa tiedonhallinta:

Testitiedot hallitaan tietokannan kautta ja tukee verkkotietokannan viestintää ja hallintaa .

2.4 TURVALLISUUDET LAITTEET

Ylikuormitussuojaus:

Jos testivoima ylittää 2% –5% valitun alueen maksimikapasiteetista, järjestelmä purkaa automaattisesti .

Aivohalvauksen suojaus:

Jos mäntä saavuttaa yläraja -asennon, järjestelmä pysäyttää öljypumpun moottorin automaattisesti .

2,5 lisävarustetta

Tarjolla on täydellinen valaistusjoukko, mukaan lukien:

Vetolujuus

Puristuslevys

Taivutusvalaisimet

2,6 muuta

Laitepaketti sisältää asennus- ja virheenkorjaustyökalut, osien tiivistäminen, käyttöohjeet, vaatimustenmukaisuustodistus, pakkausluettelo ja muut tekniset asiakirjat .

3. tärkeimmät tekniset tiedot

V . toiminnalliset ominaisuudet

Joustavat suojakansi asennetaan alemman poikkipään liukuvien pintojen yläpuolelle ja kahvoille, jotta hapettuneiden sulkeumien putoaminen putoamisen putoamiseen vetokokeen aikana pidentäen siten tartuntalevyjen käyttöikäistä .}}}}}}}}}}}}}}}}}}}}}}}}}

Ylä- ja alakahvat on varustettu kaksisylinterisellä hydraulisella automaattisella kiinnitysjärjestelmällä, jota ohjataan kädessä pidettävällä kaukosäätimellä . Tämä ohjausruutu mahdollistaa kahvan kiinnitys/vapauttamisen ja alemman ristipään nostamisen/laskun.

Kaikki tuotteen komponentit valmistetaan yhtiön ISO9001-laadunhallintajärjestelmässä . avain ulkoistettu komponentit tuodaan alkuperäisiltä valmistajilta, mikä parantaa tehokkaasti laitteiden tarkkuutta ja pitkäaikaista vakautta .}}}

Hyväksytään ainutlaatuinen paineaseuranta hydraulinen ohjaustekniikka, varmistamalla, että sylinterin paine vaihtelee suhteellisesti käytetyn kuormituksen . kanssa, mikä vähentää melua ja öljyn lämpötilaa toiminnan aikana, ja parantaa hydraulista ohjaustarkkuutta .

Öljylähteen kaappi ottaa käyttöön ainutlaatuisesti integroidun työpöytätyylisen suunnittelun, jolla on korkea integraatio, käyttäjäystävällinen toiminta ja vähentynyt asennusjalanjälki .

Matala nolla-toiminta: Melu pysyy alle 50 dB jopa suurimmalla kuormalla, olennaisesti hiljainen . Paineenjohtojärjestelmä vähentää energiankulutusta 70% verrattuna tavanomaiseen laitteeseen ja saavuttaa erittäin korkean ohjauksen tarkkuuden 0 . 01% (verrattu Ohjaus lähtökohta. Erittäin integroidut hydrauliset piirit minimoivat mahdolliset vuotopisteet.

Useita nopeaa prosessoria toimii rinnakkain tosi monitehtävien . kanssa

Modulaarinen yksikkösuunnittelu mahdollistaa joustavan lisävarusteenvaihdon . Teollisuusväylätyyppinen sähkölaitteiston suunnittelu helpottaa laajentumista ja huoltoa .

Modulaarinen rakenne teollisuusväyläpaikoilla yksinkertaistaa toimintojen laajennus- ja huoltopalveluita .

Varustettu korkean tarkkuuden hankintakortilla, jolla on ± 500, 000 -resoluutio, maksimoimalla anturin mittausalue .

Windows Systemsin plug-and-play (PNP) -tekniikkaa käytetään lisättyjen korttien automaattiseen tunnistamiseen .

Anturien korjaustietojen varmuuskopiointi varmistaa suuren luotettavuuden ja tarkkuuden tietojen mittauksessa .

Kohtauspohjainen toiminta-valikon näyttö tekee valikon kytkemisestä intuitiivisen ja suoraviivaisen .

Active Crosshead -asennon muisti suojaa esiasetettua testipaikkoja ohjelmiston kautta .

Jopa 10 MHz: n digitaalisen laskentataajuus varmistaa tarkan siirtymä- ja pidentymismittauksen ilman häviötä .

Anti-Stake Freect-Doubling -tekniikka kooderisignaaleille parantaa huomattavasti siirtymistä ja pidentymisresoluutiota .

Koko suljetun silmukan ohjaus minkä tahansa kanavan suhteen - ei rajoitettu voimaan, siirtymään tai venymään - laajentaa testin joustavuutta .

Nopea ja riippumaton ylikuormitusjärjestelmä suojaavat välittömästi laitteita ylikuormitusolosuhteissa .

Kolmen tason ristikkäinen sijaintiraja suoja tarjoaa kattavan turvallisuusvarmuuden .

Ohjelmistojärjestelmä: Toimii Windows 7: ssä tai uudemmassa; Sisältää tyylikkään ja käyttäjäystävällisen käyttöliittymän . valtuutuksen hallinta vaatii operaattoreita kirjautumaan salasanalla ennen testiohjelmiston aloittamista .

Monipuoliset sovellukset: Tukee vetolujuutta, puristusta, taivutusta, leikkausta, kuorinta- ja kyyneleitä sekä metalli- että ei-metallinäytteille ja rakenteellisille komponenteille . noudattaa erilaisia standardeja, mukaan lukien ISO, JIS, ASTM, DIN ja GB .

Käyttäjäystävällinen toiminta: Sisältää velhot ja online -ohjeet intuitiiviseen käyttöön .

Näytteen mittojen automaattinen tulo: Kaappaa näytteen mitat automaattisesti, vähentämällä manuaalista merkintää ja potentiaalisten syöttövirheiden poistaminen .

Ohjelmoitavat testausmenetelmät: Käyttäjät voivat ohjelmoida mukautetut testimenetelmät tiettyjen vaatimusten täyttämiseksi .

Muistipalautus: Testin jälkeen painikkeen painaminen palauttaa yläosan lähtöasentoon .

Automaattinen kalibrointi: Kuormitus ja pidentyminen voidaan kalibroida automaattisesti vakioarvojen . perusteella

Automaattinen tunnistus: Näytteen murtuman yhteydessä järjestelmä pysähtyy automaattisesti ja valmistelee seuraavaa testisekvenssiä .

Huippukäyttötoiminto: Näyttää jatkuvasti testiparametrien enimmäisarvoja reaaliajassa .

Hallintatilat: Tukee siirtymien hallintaa, kuormanhallinta, pidentymisen hallinta, jännitysohjaus, venymähallinta, vakiokuorma ja vakiosi venymäohjausmoodit .

Ohjelmoitava monivaiheinen testausEnintään neljä vaihetta voidaan määrittää. Vaihe yksi on esikuormitus, kun taas vaiheet kaksi neljä voivat vapaasti vaihtaa siirron, kuormituksen, pidentymisen, venymän, jännitteen ja nopeuden säätelyn välillä, sulavilla siirtymillä vaiheiden välillä.

Nollaus on helppoa: Lataus, pidentyminen ja siirtymä voidaan nollata manuaalisesti yhdellä painikkeella tai automaattisesti testin alussa .

Tietojen muokkaus: Testauksen jälkeen käyttäjät voivat muokata tietoja suoraan käyrästä hiiren avulla .

Ainutlaatuinen siirtymämenetelmä saantolujuuteen: Laskee RP0 . 2 materiaaleille, joilla ei ole selkeää saantopistettä offset -menetelmällä.

Useita käyrävaihtoehtoja: Tukee reaaliaikaista näyttöä ja vaihtamista eri käyrien, kuten todellisen stressi-venytyksen, tekniikan stressi-venytyksen, kuormituksen, kuormituksen, stressiajan, venymisajan jne. Välillä, välillä . välillä

Käyrän vertailu: Mahdollistaa saman ryhmän koekäyrien päällekkäisyyden ja vertailun; Tulostettavat tulokset saatavilla .

Zoomoitu analyysi: Mikä tahansa käyrän segmentti voidaan suurentaa paikallisesti yksityiskohtaista analyysiä .

Mukautetun raportin ohjelmointi: Testiraportit voidaan muotoilla täyttämään käyttäjän määrittämät vaatimukset .

Avainparametrien automaattinen laskenta: Laskee automaattisesti standardiarvot, kuten

FM (FB), FEH, FEL, FP, RM (σb), Reh (σsu), rel (σsl, σs), RP0 . 2, RP0 . 1 (σp0.2), RP0.05 (σp0.05), Rp0.5 (σp0.5), EC0.5), EC0.5), EC0.5), EC0.5), EC0.5), EC0.5) (ψ), a (Δ), τ jne. GB/T 228-2010. mukaisesti tukee datatiedostojen useita lähtömuotoja.

Tehokas testausohjelmisto: Pystyy verkkoon tiedonhallintaohjelmistolla keskitettyä testausta ja raportointia .

Viii . työympäristö ja käyttäjän vastuut

Paikan päällä: Käyttäjä vastaa laitteiden purkamisesta ja sijoittamisesta . Toimittaja tarjoaa ilmaisen asennuksen ja käyttöönoton .

Asennusvaatimukset:

Kone tulee asentaa puhtaaseen laboratorioon, jossa ei ole syövyttäviä väliaineita, sähkömagneettisia häiriöitä tai isku-/värähtelylähteitä .

Ympäristön lämpötila: 23 ± 5 astetta

Suhteellinen kosteus: vähemmän tai yhtä suuri kuin 80%

Virtalähteen jännitteen heilahtelu: ± 5%

Virtalähde: 380 V, 50Hz, kolmivaiheinen neljasjohtojärjestelmä (neutraalilla viivalla N)

Vaaditaan luotettava maadoitus

Pohjan ja kehyksen tasoitustoleranssi: vähemmän tai yhtä suuri kuin 0,2 ‰/m

Riittävä tila on varattu apulaitteiden käyttöä, huoltoa ja asentamista varten .

Hydrauliöljy: Käyttäjän on valmisteltava 100 litraa ei . 46 tai ei . 68 Välisen anti-hydrauliöljyä .

Kolmivaiheinen virtalähde:

Jännite: 380 V, 50Hz (kolmivaiheinen neljasjohdin järjestelmä)

Teho: 3 kW

Jännitteen vaihtelu: vähemmän tai yhtä suuri kuin ± 10%

Yksivaiheinen virtalähde(tietokoneelle):

Jännite: 220 V, 50Hz

Voima: 200 W
