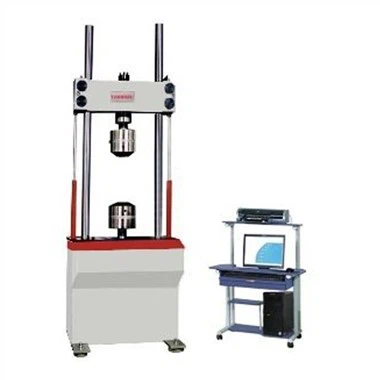

PLD -250-100 monikanava sähköhydraulinen servo-väsymystestijärjestelmä
Laitteiden esittely:
Testijärjestelmä omaksuu kypsä dynaaminen sähköhydraulinen servoohjaus- ja testitekniikka, ja se on suunniteltu ja valmistettu yksiköiden, standardisoidun ja modulaarisen suunnittelun avulla, mikä parantaa huomattavasti järjestelmän vakautta ja luotettavuutta. Järjestelmän keskeiset yksiköt ja komponentit valmistetaan nykypäivän kansainvälisen edistyneen tekniikan avulla.
Monikanavaista elektro-hydraulista servoväsymystestijärjestelmää käytetään pääasiassa suurten teräsbetonirakenteiden ja teräsrakenteiden, kuten rakennusrakenteen jäsenten, kehyksien, palkkien, sarakkeiden ja solmujen, testaamiseen, teräsbetonin esijännitettyjen jäsenten ja esiasteisten palkkien, sarakkeiden ja kehysten testien sekä rautateiden ja ajoneuvokomponenttien testaamiseen. Testijärjestelmä koostuu pääasiassa useista elektro-hydraulisista servotoimilaitteista, vakiopaineen servopumppuasemasta, joukosta monikanavaisia servoohjaimia, testiohjelmistoja, putkistoja ja joukko kuormituskehyksiä. Testijärjestelmä on joustava käytössä. Se voi suorittaa samanaikaisesti useamman kuin kahden toimilaitteen kanavan koordinoidut kuormitustestit sekä yksikanavaiset kuormitustestit. Apilaitteet voidaan konfiguroida testin mukaan, joka on suoritettava eri rakenteellisten osien väsymyslataustestien suorittamiseksi.
Monikanavainen all-digitaalinen ohjausjärjestelmä voi samanaikaisesti hallita neljää toimilaitetta synkronisen ja asynkronisen kuormituksen suorittamiseksi ja voi hallita neljän toimilaitteen koordinoitua kuormitusta laadun tarkastamiseksi; Ohjaustila: kuormitus, siirtymä ja erilaiset ohjausmuodot voidaan kytkeä ilman iskuja; Analoginen lähtörajapinta, jolla on nelikanavaiset parametrit, voi tulostaa kuormituksen ja siirtymäsignaalit synkronisesti tiedonkeruujärjestelmiin, kuten venymämittariin.
Koko oven kehysrakenne on otettu käyttöön, ja tuki- ja lastauspisteillä on erilaisia rakennemuotoja, jotka voivat samanaikaisesti toteuttaa monipiste- ja monisuuntaista jännitystä ja painekuormitusta.
Laitteiden pääkonfiguraatioparametrit:
(1) ± 250KN: n väsymys arvioitu servotoimilaite ---2.
(2) ± 100 kN: n väsymys arvioi servotoimilaitteet ---2.
(3) Vähimmäisvirta on 400 L ---1 -sarja.
(4) 200 l Öljyn erotin ---2 -sarjat
(5) Kahden pylvään kehyksen pystysuuntainen kuormitus ----1 -sarja
(6) L -kiinnike vaakakuormitukselle -----2 -sarjat
(7) Kehyksen asennusalakilevy (pitkittäis- ja poikittais-t-tlotit) --- 1 -sarja
(8) Korkeapaineöljyputki --- 1 asetettu
(9) Anna 4 kanavan 2 tilastollinen ohjain ja siihen liittyvät ohjelmistot, mukaan lukien kaksi analogista syöttölaitetta --- 1 -sarja
(10) Jäähdytystorni ja jäähdytysputkisto ----1 -sarja
(11) 3KVA UPS keskeyttämätön virtalähde
(12) American Celtron Force -anturi ----2 250 kN ja 100kn kukin
(13) American Moog Servo -venttiili ---4
(14) AMT High Precision -siirtymisanturit ---4.
(15) Anna ikkuna 10 PC, 64- bitti, 8 Gt RAM -muistia, 1 Tt: n kiintolevy, tietokone oheislaitteilla, tulostin ja erillinen ohjausohjelmisto ja analyysiohjelmisto.
Asiaankuuluvat standardit
1) GB/T 2611-2007 "Yleiset tekniset vaatimukset koneiden testaamiseen"
2) GB/T16825. 1-2008 "Staattisen yksiaksiaalisen testauskoneen tarkastus Osa 1: Tension mittausjärjestelmän ja (tai) pakkaustestauskoneen tarkastus ja kalibrointi"
3) gb/t 16826-2008 "sähköhydraulinen servo yleinen testauskone"
4) JB/T 8612-1997 "Electro-hydraulinen servo yleinen testauskone"
5) JB 9397-2002 "Tekniset olosuhteet jännityksen ja pakkauksen väsymystestauskoneelle"
6) GB/T 3075-2008 "Metallin aksiaalinen väsymystesti menetelmä"
7) gb/t 15248-2008 "Aksiaali yhtä suuri amplitudi Alhainen syklin väsymystesti metallimateriaalille"
Ohjausjärjestelmä ja tietokoneohjelmistojärjestelmä.
4.1 Ohjaimen pääkokoonpano koostuu:
Lall-digitaalinen suljetun silmukan ohjaus voi kerätä signaaleja mielivaltaisesti All-digitaalisen PID-ohjauksen suhteen. Suljetun silmukan ohjaustaajuus enintään 5 kHz;
l suoraan integroitu servoventtiilin käyttöyksikkö (kaksi tai kolme servoventtiilin aseman tasoa voidaan käyttää);
l Sisäänrakennettu signaaligeneraattorin taajuusalue: 0. 001-500 Hz, taajuusresoluutio: 0. 001Hz;
L Ohjausaaltomuoto: Siniaalto, kolmio -aalto, neliöaalto, ramppiaalto, saha -aalto, satunnainen aalto, vapaa aalto ja voi toteuttaa eri aaltomuotojen yhdistetyn lähtöä.
Lontrol-tila: voima, siirtymä, muodonmuutos PID-suljetun silmukan ohjaus ja voi saavuttaa minkä tahansa ohjaustilan sujuvan ja häiriöttömän kytkemisen;
Järjestelmällä on toimintoja, kuten anturin kalibrointi ja nolla nollaus;
L HUNTAMINEN NOPEUDEN TIETOJEN KÄYNNISTYS Tietokoneen kanssa Ethernet-kortin kautta;
Lhave täydelliset hydrauliset ohjaustoiminnot, kuten: ohjauspumppuasema päälle/pois päältä, korkea/matalapaineen kytkeminen jne.;
Lprovide erilaisia rajapintalevyjä vastaamaan erilaisiin antureihin ja käyttöyksiköihin.
4.2 Ohjelmistojärjestelmä.
Ohjelmistojärjestelmä on yleinen monikanavainen dynaaminen testijärjestelmä. Koska ohjelmisto kattaa laajan valikoiman testistandardeja, joustavaa käyttöä sekä kätevää ja nopeaa tiedon tuontia ja vientiä, se soveltuu erityisesti erilaisten tieteellisten tutkimuslaitosten käyttöön. Pääominaisuudet ovat:
LBased win7/10 -työalustan kehittämisessä;
Lintegroi erilaisia dynaamisia testitoimintoja ja yksi.
Testispektri- ja testiprosessin muodostamiseksi voidaan määritellä testiaaltomuodon yhdistelmä, ja testikone voidaan ohjata erilaisten kompleksitoimintojen dynaamisen väsymystestin suorittamiseksi.
LDATA -hankinta, testivaiheet, tiedonsiirto, testisuojaus ja muut toiminnot voidaan ohjelmoida tapahtumien muodossa, jotta käyttäjät auttavat käyttäjiä suorittamaan eri monimutkaisten toimintojen testitoiminnot.
Tärkeimmät tekniset indikaattorit
Kello 1. Suurin testivoima: 100kn
2. testivoiman mittausalue: 2. 0 kn -100 kN (1%-100%fs)
3. Testivoiman tarkkuuskoodi: 1/180000
4. Testivoima, joka osoittaa arvon tarkkuutta: ± 0. 5%
5. Siirtymämittausalue: 0-150 (± 75) (mm)
6. Siirtymämittauskomponentti: 0. 001mm
7. Siirtymämittauksen suhteellinen virhe, joka osoittaa arvoa, on ± 0. 5%
8. Muodonmuutoksen mittauksen osoittava arvo on ± 0. 5%.
9. Hankintataajuus: 0. 01-100 Hz
1 0. Vakiotestitaajuus: 0. 01-25 Hz (yleisesti käytetty 8Hz) Siirtymä amplitudi ± 1mm
11. Testiaaltomuoto: Siniaalto, kolmion aalto, neliöaalto, yhdistetty aalto jne.
12. Ohjaustila: Kuormanohjaus, siirtymän hallinta, muodonmuutoksen hallinta, eri ohjausmoodit voivat saavuttaa sujuvan kytkentä.
13. Force -koaksiaalisuus: vähemmän tai yhtä suuri kuin 0. 5%
14. vakiopaine servopumppuasema: virtaus 40L/min, 21MPA
15. Moottorin teho: 22 kW
